Приспособления и механизмы для укладки и распределения бетонной смеси

21.02.14

Укладка, уплотнение и распределение бетона по опалубке выполняются при помощи спецсредств - бункеров, бетоноводов, виброхоботов и бетоноукладчиков.

Бункеры

Бункеры или бадьи – это специальные сосуды, в которых доставляемая автобетоновозами бетонная смесь подается к месту укладки. Различают поворотные (БП или «Туфелька») и неповоротные (БН или «Рюмка») бадьи. Первые используются для временного хранения бетона и его транспортировки по стройплощадке, вторые обеспечивают выгрузку смеси на определенных участках.

Бетоноводы и желоба

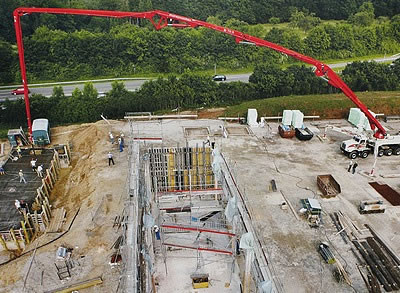

Бетоновод представляет собой трубопровод, оканчивающийся гибким распределительным шлангом (рукавом). С помощью этого приспособления можно выполнить не только подачу, но и распределение бетона по объему бетонирования. Стандартный комплект бетоновода включает в себя:Распределение бетона

  • прямые и коленные звенья разной длины и разного диаметра;
  • соединительные элементы, переходники, замки и клапаны;
  • приспособления для промывки;
  • концевые шланги.

Если бетоноводы обеспечивают подачу раствора на довольно большие дистанции (150 м и более), то желоба используются для выгрузки раствора с высоты 2-10 м. Это самый простой способ доставки бетонной смеси. Его недостаток – ухудшение качества бетона, вызываемое скольжением растворной массы по наклонной поверхности и падением ее с большой высоты.

Виброхоботы и виброжелоба

Виброхоботами называют гибкие трубопроводы, оборудованные приспособлениями для снижения скорости падения раствора. Их применяют для выгрузки бетона с высоты 10-80 м. Комплект виброхобота включает в себя:

  • гибкие секции;
  • соединительные элементы;
  • гасители скорости перемещения смеси (промежуточные и концевые);
  • вибраторы-побудители.

Для подачи раствора на дистанции до 20 м могут использоваться виброжелоба – лотки, оснащенные вибрирующими механизмами.

Бетоноукладчики

Если укладка бетона производится на больших площадях, используют специальные машины – бетоноукладчики. Подобные агрегаты выпускаются многими производителями и выполняются по разным схемам. Наиболее совершенные из них не только заливают раствор в опалубку или форму, но еще и уплотняют его и производят отделку поверхности.

Современный бетоноукладчик включает в себя:

  • вибробункер для приема смеси;
  • одно- или двухсекционный транспортер для подачи раствора;
  • виброрейки с вибронасадками,служащими уплотнителями бетона;
  • плуги для разравнивания смеси;
  • приспособления, с помощью которых выполняется отделка поверхности бетона – в лыжи, диски, валы.

Из-за высокой стоимости бетоноукладчики часто не покупаются, а арендуются – Харьков предлагает несколько вариантов аренды этих машин.
